Согласно статистике МЧС, 86% пожаров происходит из-за нарушений правил эксплуатации электрооборудования. Ключевыми факторами риска являются износ проводки, некорректный монтаж и перегрузка линий при подключении мощного электрооборудования.

Ошибка в выборе сечения кабеля - это серьезный просчет, который способен привести к катастрофическим последствиям. Недобор ведет к перегрузке проводника, при которой электрический ток, встречая сопротивление жилы, преобразуется в тепло. Чем меньше сечение, тем выше сопротивление и тем сильнее нагрев. Длительная работа в таком режиме вызывает ускоренное старение и деградацию изоляции. Это не только приводит к коротким замыканиям, но и является одной из основных причин возгораний. Кроме того, перегруженный кабель вызывает постоянное срабатывание автоматических выключателей, нарушая нормальную работу электроприборов. В свою очередь, завышенное сечение ведет к неоправданному удорожанию материалов и усложнению монтажа электропроводки.

В данной статье детально разберем методику расчета сечения кабеля, которая позволит:

Для первичной оценки можно воспользоваться специальными таблицами расчета сечений кабелей для наиболее распространенных условий: скрытая прокладка электропроводки с медными жилами в поливинилхлоридной (ПВХ) изоляции при температуре окружающей среды +25°C.

Важно помнить, что эти значения являются базовыми. При изменении условий прокладки проводов необходимо применять поправочные коэффициенты, регламентированные ПУЭ (Правилами устройства электроустановок) и технической документацией производителя кабеля.

Пренебпы накаливания будут гореть с пониженнорежение расчетом падения напряжения является типичной ошибкой при монтаже электропроводки. Даже если сечение кабеля по току выбрано верно, на длинной линии просадка напряжения может сделать работу оборудования нестабильной. Ламй яркостью, светодиодные - мерцать, а асинхронные двигатели могут не запуститься или выйти из строя из-за перегрева.

Упрощенная формула для однофазной сети (220В): dU = (2 * I * L * р) / S, где:

Если расчетное dU превышает норму, сечение необходимо увеличить.

Допустимый ток в линии электропередачи не является абсолютной константой. Он зависит от способности проводника рассеивать тепло. Если несколько кабелей проложить вплотную в трубе, гофре или лотке, они будут взаимно нагревать друг друга. То же самое происходит при прокладке в среде с повышенной температурой. В таких случаях к базовому току применяются понижающие коэффициенты (0.8 - 0.9 для группы кабелей, 0.7 - 0.8 для прокладки в трубах). Пренебрежение этими коэффициентами равносильно занижению сечения провода.

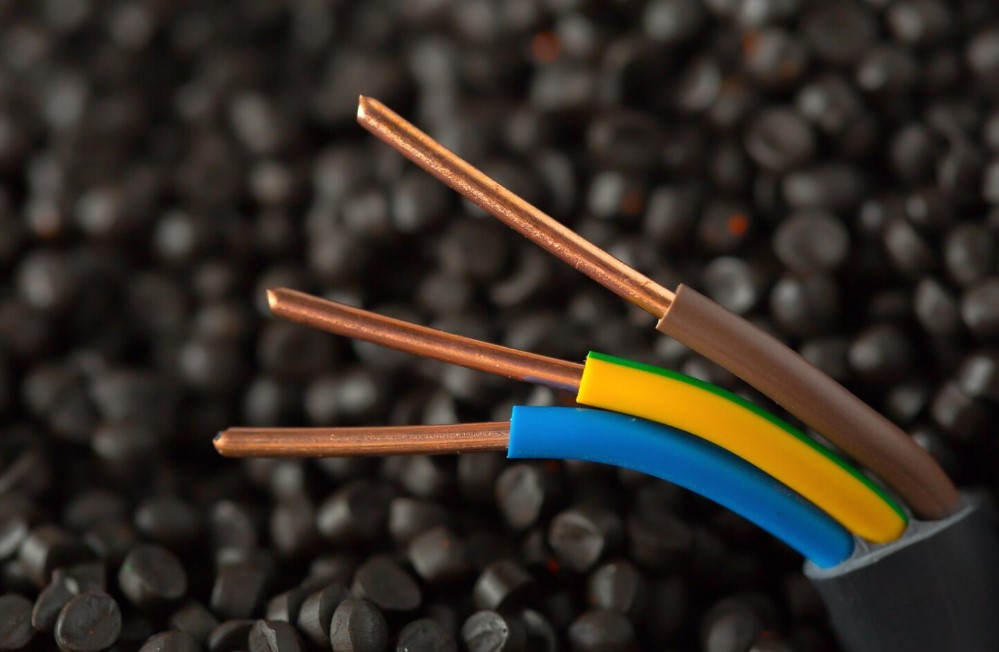

Алюминиевые провода широко использовались в советское время из-за их низкой стоимости и легкости. Сегодня же для внутренней разводки предпочтение отдается меди. Алюминий обладает более высоким удельным сопротивлением, хрупкостью и склонностью к окислению, что ухудшает контакт в местах соединений, приводя к их нагреву.

«Экономия на сечении - это ежедневный перегрев проводника; экономия на материале - проблемы на годы вперед», - главный энергетик С. Климов.

Алюминий же в настоящее время нашел широкое применение в магистральных линиях электропередачи, вводах в здания и других участках, где применяются большие сечения и специальные технологии соединений.

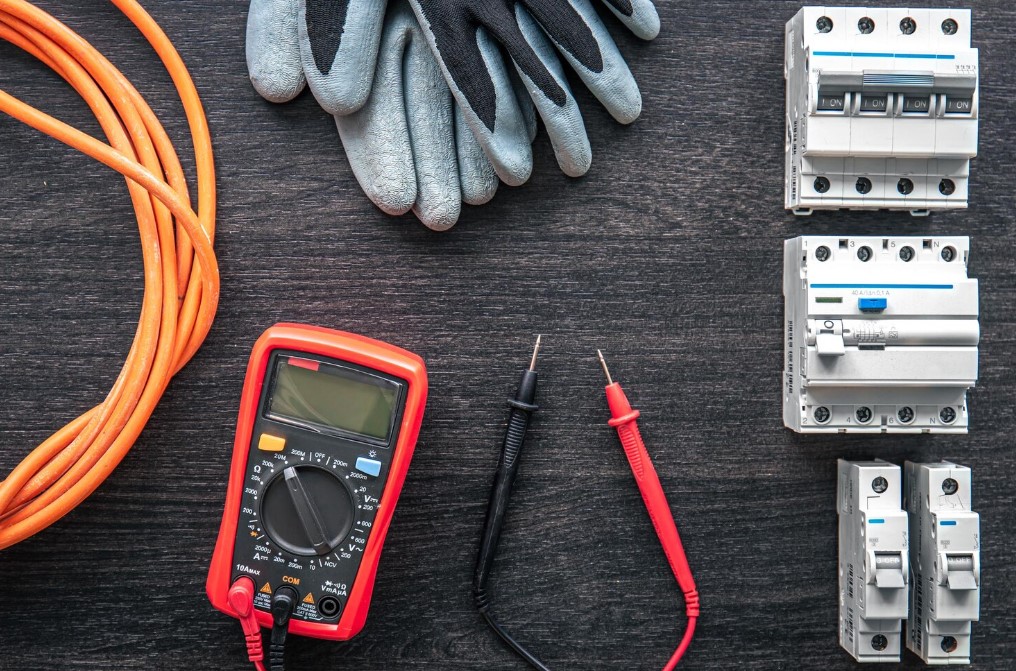

Автоматический выключатель (автомат) обеспечивает защиту кабеля. Его номинал подбирается таким образом, чтобы отключить линию до того, как ток перегрузки или короткого замыкания нанесет кабелю необратимый ущерб. Номинал автомата должен быть меньше или равен длительному допустимому току кабеля (Iавт<=Iдоп). Например, для кабеля сечением 2.5 кв мм (Iдоп = 25А) стандартно устанавливают автомат с номиналом на 16-20А.

Важно знать: нельзя ставить автомат большего номинала, чем допускает сечение и способ прокладки провода. Это маскирует перегруз и повышает пожарную опасность.

Устройство защитного отключения (УЗО) защищает от токов утечки и не влияет на выбор сечения, но его номинал должен быть равен или выше номинала автомата, установленного на этой линии.

Следование этому алгоритму и актуальным нормативным документам (ПУЭ, СП, ГОСТ) позволит спроектировать электрическую сеть, которая будет соответствовать требованиям по безопасности, долговечности и функциональности.

1) Как быстро подобрать сечение под розеточную группу 3–3.5 кВт?

Медь 2.5 кв мм, автомат 16–20 А; при длинной трассе проверьте падение напряжения.

2) Почему линия, проложенная в трубе, требует большего сечения?

Теплоотвод хуже, допустимый ток ниже; нужен запас.

3) Допустимо ли устранить частые срабатывания автоматического выключателя установкой устройства с большим номиналом?

Нет. Номинал автомата увязан с сечением и условиями прокладки.

4) Как учитывать пусковые токи двигателей?

Закладывайте кратность 3–7 Iн и провал напряжения; берите сечение с запасом

5) Зачем считать падение напряжения в быту?

Чтобы исключить мерцание, просадки и перегрев на длинных линиях.

6) Когда уместен алюминий?

На вводах/магистралях по проекту; внутри помещений для розеток чаще выбирают медь.

7) Допустимо ли прямое соединение алюминиевого и медного проводников?

Нет. Только через специальные клеммы/соединители.

8) Можно ли уменьшить сечение кабеля, если длина линии невелика?

Теоретически допустимо, при условии соблюдения допустимого тока нагрузки, допустимого падения напряжения (dU) и согласования выбранного сечения с номиналом автоматического выключателя. Но рекомендуется оставлять малый запас для надежности и перспектив возможного увеличения нагрузки.

9) ВВГнг-LS или NYM?

Оба кабеля для стационарной прокладки; NYM удобнее, ВВГнг-LS часто дешевле и с низким дымо- и газовыделением

10) Какой разумный запас по сечению кабеля оставлять?

Обычно ближайшее большее; для длинных линий и двигателей - обязательно.
